膠粘劑耐久性試驗研究
膠粘劑在常溫、鹽霧和濕熱環境中的力學性能日益受到人們的廣泛關注。 本研究采用對比試驗法對試驗結果進行分析，并對不同規格膠粘劑的環境耐久性進行了評價，以期為膠粘劑的壽命預測技術提供必要的理論依據。
前 言
目前， 膠粘劑已廣泛應用于航空航天領域， 尤其是某些高性能膠粘劑已普遍用于直升機制造中。 因此，膠粘劑的性能也倍受關注，考察膠粘劑性能的指標之一是膠粘劑的耐久性。 由于膠接過程中質量控制比較困難，故膠粘劑的使用壽命因受多因素影響而尚不穩定；膠接件在使用過程中常發生膠接破壞（膠層破壞，常發生在底膠和金屬氧化膜之間、膠接件邊緣和打孔處），脫膠處易被腐蝕，并且在低應力作用下隨時間延長而迅速破壞。
膠接結構的耐久性主要是指在使用條件下，膠接件長期保持其性能的能力。 目前，膠接件耐久性的試驗主要是膠粘劑的楔子試驗法，該方法是人為制造膠層的破壞條件（將楔子壓入試樣膠縫里， 使膠縫裂紋尖端區產生應力）， 具有簡單、迅速、直觀和經濟等優點，是目前唯一被證實的與使用過程中膠接結構破壞相關的耐久性評定方法。
1 試樣在不同環境中的典型斷面

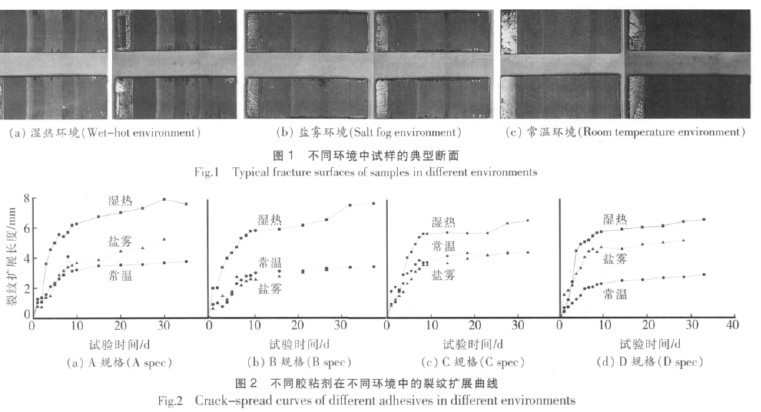

圖 1 分別是試樣在濕熱環境、鹽霧環境、常溫環境中的典型斷面。 觀察試樣斷面發現存在以下幾種失效模式：①膠接面整體內聚破壞；②邊緣附近數處局部黏附破壞，膠接面整體內聚破壞； ③裂紋尖端和邊緣附近數處局部黏附破壞，膠接面整體內聚破壞；④裂紋尖端附近較大面積局部黏附破壞，邊緣附近數處局部黏附破壞，膠接面整體內聚破壞。 其中后一項屬于膠粘劑粘接不當所致，數據應舍棄，其他失效模式及數據無異常。
2 不同規格膠粘劑在不同試驗環境中裂紋擴展曲線比較
4 種規格 SY-24M 膠粘劑分別在 3 種試驗環境中的裂紋擴展曲線比較如圖 2 所示。 由 2 可知：A 規格膠粘劑對濕熱環境敏感， 而對常溫和鹽霧環境不敏感；B 規格膠粘劑對濕熱環境敏感， 對常溫和鹽霧環境不敏感；C 規格膠粘劑對濕熱環境敏感， 對常溫和鹽霧環境不敏感；D 規格膠粘劑對濕熱和鹽霧環境敏感，對常溫環境不敏感。
3 相同試驗環境中不同規格膠粘劑的裂紋擴展曲線比較

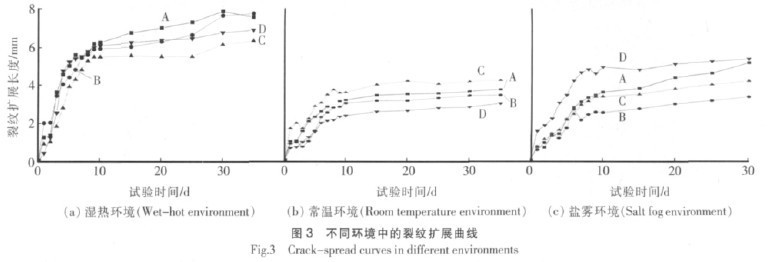

相同試驗環境中 4 種規格 SY-24M 膠粘劑的裂紋擴展曲線比較如圖 3 所示。由圖 3 可知：①4 種規格的 SY-24M 膠粘劑在濕熱環境、常溫環境和鹽霧環境中，前 10 d 裂紋的增長速率較快（達到 80%以上），后 25 d 的增長速率緩慢（低于20%），說明第 10 d 是 SY-24M 膠粘劑在濕熱、常溫和鹽霧環境中耐久性楔子試驗的裂紋擴展由快速擴展轉向穩定擴展的時間；②濕熱環境中，4 種規格膠粘劑的裂紋擴展由快到慢
依次為 D>A>B>C； ③常溫環境中，4 種規格膠粘劑的裂紋擴展由快到慢依次為 C>A>B>D； ④鹽霧環境中，4 種規格膠粘劑的裂紋擴展由快到慢依次為 D>A>C>B。
4 結 語
（1）試樣在濕熱環境、鹽霧環境、常溫環境中的失效模式主要有裂紋尖端、邊緣附近數處局部黏附破壞和膠接面整體內聚破壞中的一種或數種。
（2）A、B、C 規格膠粘劑對濕熱環境敏感， 而對常溫和鹽霧環境不敏感；D 規格膠粘劑對濕熱和鹽霧環境敏感，對常溫環境不敏感。
（3）4 種 規 格 膠 粘 劑 的 裂 紋 擴 展 由 快 到 慢 依 次 為D>A>B>C（濕熱環境）、C>A>B>D（常溫環境）和 D>A>C>B（鹽霧環境）。
世林推薦耐久性好的膠粘劑：http://www.gxdzlt.com/Files/product81.htm
http://www.gxdzlt.com/Files/product30.htm
http://www.gxdzlt.com/Files/product55.htm
文章來自：中國膠粘劑網 文章作者：網絡管理員
, duct55.htm">http://www.gxdzlt.com/Files/product55.htm
